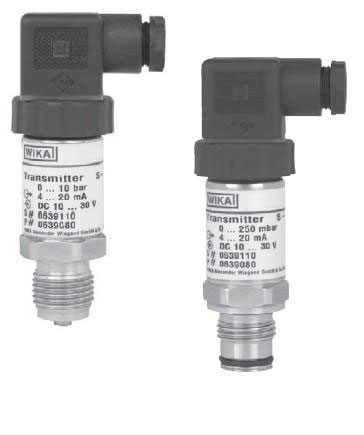

- 產品名稱：通用型壓力變送器
- 添加時間：2013-07-12 15:41:53
- 推薦度：
概述:
P31通用型壓力變送器,采用原裝擴散硅傳感器，靈敏度高、精度高、抗過載能力強。傳感器和放大電路高度集成；結構簡單不松動，重復性好，體積小巧，易安裝；可廣泛應用于航空航天、科學試驗、石油化工、制冷設備、污水處理、工程機械等液壓系統產品及所有壓力測控L域。
壓力變送器工作原理：
P31通用型壓力變送器選用壓力芯片，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性輸出信號。在惠斯通電橋上加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4~20mA輸出。
功能特點 :
●寬電壓供電
●表壓、J壓、負壓
●抗沖擊、耐震動、體積小
●溫度補償功能
●高穩定性、高精度、寬的工作溫度
P31通用型壓力變送器技術參數：
|
輸入 |
||
|
測量范圍 |
-100KPa-0，0-100MPa |
|
|
大過載 |
標準量程的 2-3 倍 |
|
|
壓力形式 |
表壓、J壓和負壓 |
|
|
電源電壓 |
9-36VDC |
|
|
測量介質 |
對不銹鋼不腐蝕的氣、液體 |
|
|
輸出 |
|
|
|
輸出信號 |
4-20mA、1-5V、0-5V |
|
|
精度等J |
0.5%F.S 0.25%F.S 0.1%F.S |
|
|
輸出形式 |
二線制或三線制 |
|
|
環境條件 |
|
|
|
長期穩定性 |
± 0.2% F.S/ 年 |
|
|
環境相對濕度 |
0 ～ 95% |
|
|
補償溫度 |
0 ～ 70 ℃ |
|
|
工作溫度 |
-40 ～ 120 ℃ |
|
|
結構特點 |
|
|
|
外殼 |
全體不銹鋼封裝成一體 |
|
" alt="""""/>
"選型參數：
量程范圍：-0.1Mpa～0～100Mpa
壓力形式：表壓、J壓和負壓
精度等J：0.5%F.S 0.25%F.S 0.1%F.S
螺紋接口：M20*1.5、M14*1.5、G1/2、G1/4、NPT1/2、NPT1/4
輸出信號：4-20mA、1-5V、0-5V、0-10V、1-10V、2-10V
外形結構：赫斯曼接頭；直接引線；航插接頭
