- 產品名稱：隔氧層阻燃電纜
- 添加時間：2020-07-14 14:46:20
- 推薦度：
隔氧層阻燃電纜系列產品適于額定電壓0.6/1KV及以下的電力線路中作輸送電能作用。
一、產品執行標準 采用企業及GB12666-90標準
二、隔氧層電纜的說明
為了實現高阻燃等級，在電纜的絕緣線芯（成纜外徑）與護套之間，填充一層無嗅無毒、無鹵的氫氧化物高阻燃材料。當電纜遭受火災時，填充層析出大量的結晶水，在降低火焰溫度的同時，氫氧化物脫水成不熔不燃的無機硬殼，阻斷了氧氣供應的通道，到達阻燃自息。
隔氧層電纜的阻燃等級可達A級。

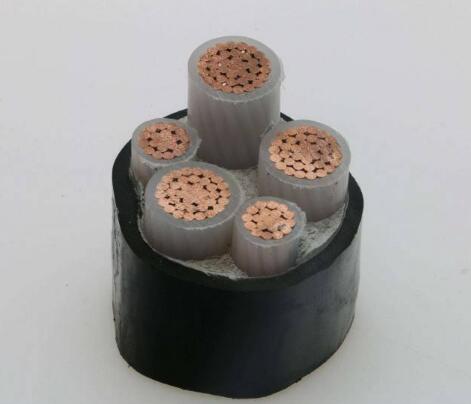

三、產品結構
四、隔氧層電纜產品的表示方法
（1） 隔氧層電纜的型號表示方法：在阻燃電纜，耐火電纜，低煙無鹵電纜，普通電纜等電纜型號前嘉G
（2） 產品用型號、額定電壓、芯數、標稱截面和本標準號表示。
五、電纜的型號及名稱
| 型號 | 名稱 | 芯數 | 截面m㎡ | 額定電壓V |
| GZ-KVV GZR-KVV | 聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
| GZ-KYJV GZR-KYJV | 交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
| GZ-KVVP2 GZR-KVVP2 | 聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
| GZ-KYJVP2 GZR-KYJVP2 | 交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
| GZN-KVV GNH-KVV | 聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火控制電纜 | 2-61 | 1-10 | 450/750 |
| GZN-KYJV GNH-KYJV | 交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火控制電纜 | 2-61 | 1-10 | 450/750 |
| GZ-KYJVP2 GZR-KYJVP2 | 交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套隔氧層阻火控制電纜 | 2-61 | 1-10 | 450/750 |
| GZN-KYJVP2 GNH-KYJVP2 | 交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套隔氧層阻燃耐火控制電纜 | 2-61 | 1-10 | 450/750 |
| GWDZ-KYJY GWDZ-KYJE | 交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
| GWDZN-KYJY GWDZN-KYJE | 交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃耐火控制電纜 | 2-61 | 1-10 | 450/750 |
| GZ-VV GZR-VV | 聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GZN-VV GZH-VV | 聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GDDZ-VV | 聚氯乙烯絕緣低煙無鹵護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GDDZN-VV | 聚氯乙烯絕緣低煙低鹵護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GDDZ-YJV | 交聯聚乙烯絕緣低煙低鹵護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GDDZN-YJV | 交聯聚乙烯絕緣低煙低鹵護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GZ-YJV GZR-YJV | 交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GZN-YJV GNH-YJV | 交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GWDZ-YJY GWDZ-YJE | 交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
| GWDZN-YJY GWDZN-YJE | 交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
1、 電力電纜的額定電壓U。/U為0.6/1KV,控制電纜的額定電壓U。/U為450/750V。
2、 PVC絕緣電纜長期允許工作溫度不超過70℃，XLPE絕緣電纜長期允許工作溫度不超過90℃。
3、 安裝時環境溫度不宜低于0℃。
4、 電纜安裝時的***小彎曲半徑
A、控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
B、電力電纜的***小彎曲半徑。見下表：（D電纜的外徑）
| 項目 | 單芯電纜 | 多芯電纜 | ||
| 無鎧裝 | 有鎧裝 | 無鎧裝 | 有鎧裝 | |
| 安裝時***小彎曲半徑 | 20D | 15D | 15D | 12D |
| 主絕緣線芯導體標稱截面mm2 | 中性線導體標稱截面mm2 | |
| 3+1，3+2，4+1芯 | 等4，5芯 | |
| 4 | 2.5 | 4 |
| 6 | 4 | 6 |
| 10 | 6 | 10 |
| 16 | 10 | 16 |
| 25 | 16 | 25 |
| 35 | 16 | 35 |
| 50 | 25 | 50 |
| 70 | 35 | 70 |
| 90 | 50 | 90 |
| 120 | 70 | 120 |
| 150 | 70 | 150 |
| 185 | 95 | 185 |
| 240 | 120 | 240 |
| 300 | 150 | 300 |
| 400 | 185 | 400 |
七、主要性能
1、隔氧層阻燃電纜的阻燃特性均能達到GB/T18380 A類標準。
2、隔氧層阻燃電纜的阻燃特性均符合GB/T19216-2003標準要求，即在750℃ 90min燃燒，2A熔絲不熔斷，同時其阻燃特性均能達到GB/T18380 A類標準。
3、隔氧層低煙無鹵電纜的阻燃特性均能達到GB/T18380 A類標準，同時，鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量的測定∠5mg/g以及GB/T17650.2-19981用測量PH值和導電率來測定氣體的酸度（1L水中PH≥4.3 電導率值應不超過10us/mm）、煙密度試驗應能通過GB/T17651.2-1998電纜或光纜在特點條件下燃燒的煙密度測定（透光率的***小值≥60%）
4、隔氧層低煙無鹵耐火電纜的特性均能達到隔氧層低煙無鹵電纜的特性外，其耐火特性應符合GB/T19216-2003標準要求，即在750℃ 90min燃燒，2A熔絲不熔斷。
5、控制電纜應能經受3KV交聯電壓試驗，5min不擊穿。電力電纜應能經受3.5kv交流電壓試驗，5min不擊穿。
6、除以上特性外，其他性能應符合GB/T12706標準即GB9330標準。
